طراحی مهندسی، مهندسی معکوس و بهینه‌سازی DFM

طراحی هوشمند: پر کردن شکاف بین ایده مفهومی و تولید مقرون‌به‌صرفه

دپارتمان مهندسی اسپایک از نرم‌افزارهای پیشرفته CAD/CAM از جمله SolidWorks، Catia، AutoCAD و CorelDraw برای ارائه مدل‌سازی سه‌بعدی دقیق، مهندسی معکوس و بهینه‌سازی ورق‌کاری استفاده می‌کند. ما درک می‌کنیم که هر مشتری لزوماً در زمینه محدودیت‌های ساخت فلز متخصص نیست. مهندسان ما با بهره‌گیری از اکوسیستم نرم‌افزاری هوشمند BySoft (سوئیس)، فایل‌های سه‌بعدی CAD را به کدهای بهینه‌شده‌ی CNC تبدیل کرده و داده‌ها را از طریق سرور مرکزی مستقیماً به ماشین‌آلات لیزر فایبر و پرس‌بریک ارسال می‌کنند. این انتقالِ اتوماتیکِ داده‌ها، خطاهای تنظیماتِ دستی در کارگاه را به طور کامل از بین می‌برد.

طرح گسترده و کسر خم (Bend Allowance):

با یکپارچه‌سازیِ پایگاه‌داده‌ی ابزارآلات پرس‌بریکِ Bystronic، نرم‌افزارِ BySoft به طور خودکار طرح‌های گسترده‌ی دقیقی را بر اساس ضخامت ورق، مقاومت کششی و شعاع دقیق خم محاسبه می‌کند.

چیدمان هوشمند (Nesting):

نرم‌افزار ما الگوریتم‌های پیشرفته چیدمان را برای قرار دادنِ فشرده‌ی قطعات روی ابعاد استاندارد ورق اجرا می‌کند، که باعث به حداقل رسیدن ضایعات و بهینه‌سازی بهره‌وری ورق با ردیابی در ۵ درجه آزادی می‌شود.

بهینه‌سازی مسیر لیزر:

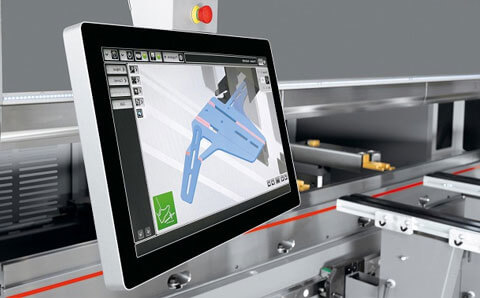

تبدیل نقشه‌های خام به فایل‌های برش تمیز شامل بهینه‌سازی‌های پیچیده مسیر است. نرم‌افزار، ورودی‌ها (Lead-ins)، میکرو‌جوینت‌ها و توالی‌های برش را پیکربندی می‌کند.

بررسی تلرانس و تناسب مونتاژ:

زیرمجموعه‌های مجزا پیش از تولید، در یک محیط مونتاژ سه‌بعدیِ مجازی به طور کامل بازرسی می‌شوند. ما هم‌راستایی سوراخ‌ها، فاصله‌های حرکتی و شعاع‌های تداخل را بررسی می‌کنیم.

قانون طلایی DFM: اولویت خم‌کاری بر جوشکاری

یک قانون طلایی در DFM مدرن وجود دارد: خم‌کاری را به حداکثر و جوشکاری را به حداقل برسانید. در حالی که جوشکاری قوسی یک روش اتصال ضروری است، یک طراح باتجربه اتصالاتِ جوشی پیچیده را با پروفیل‌های چندخمِ هوشمند، تقویت‌کننده‌های یکپارچه، یا شاخک‌های قفل‌شونده جایگزین می‌کند. این رویکرد هزینه‌های فیکسچر را کاهش می‌دهد، نیاز به پلیسه‌گیریِ پس از جوش را حذف می‌کند و استحکام سازه را به شدت بالا می‌برد.
